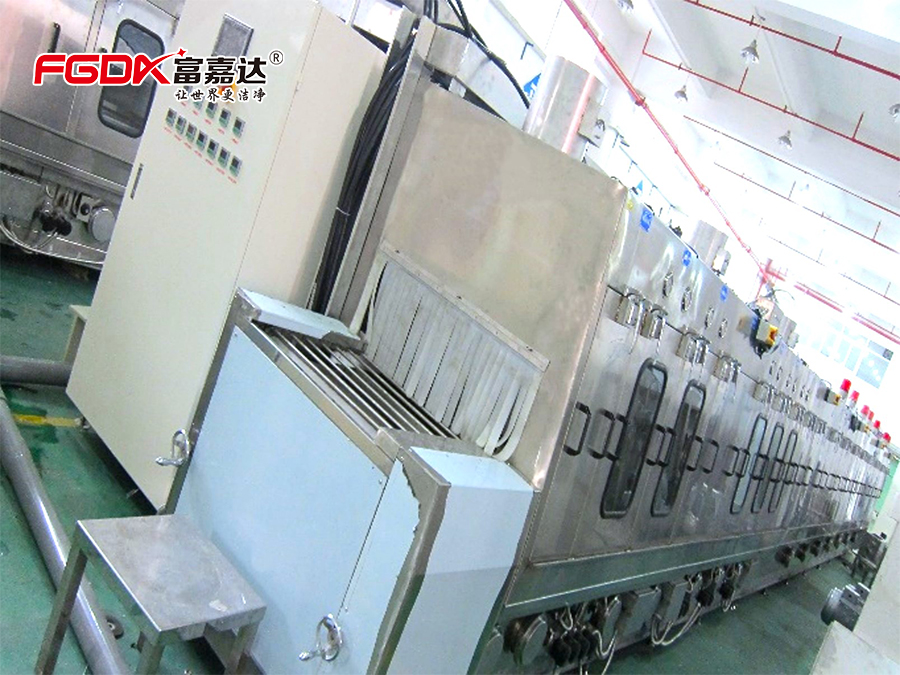

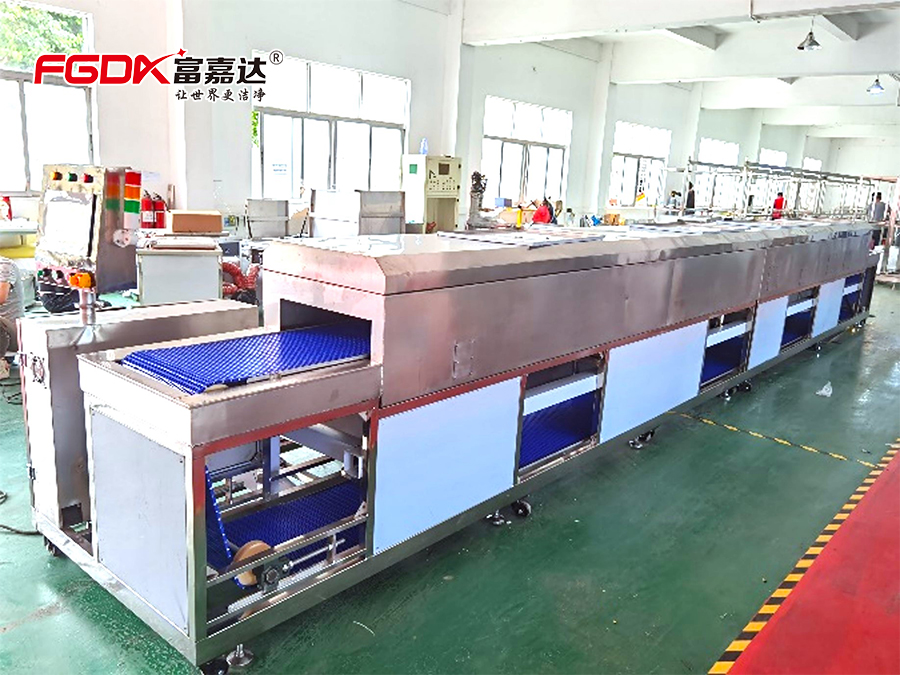

FJD-8000ASP富嘉达在线清洗机设备描述：
富嘉达在线清洗机工作原理：
FJD-8000ASP主要用于芯片表面氧化物的自动清洗线、机器采用网带式传送系统，独特的大流量分段式上下喷淋清洗工艺，在预清洗和清洗阶段，利用加热的化学液的化学分解作用和喷射的机械玻璃作用，将芯片上氧化物分解，剥离，直至完全清洗干净；然后通过DI水多段漂洗，将芯片上残留的清洗液带走，同时降低离子浓度，使产品洁净，最后是风切和热风干燥段，去除芯片上残留的水分，使其干燥后，传送至下一工序。
清洗时产品从机器进板端传送到机器网带上，按设定的网速，依次通过清洗，漂洗，风切，干燥等功能区，然后从机器出板端送出。可连接上下板，接驳轨道等组成清洗线。
FJD-8000ASP富嘉达在线清洗机特点：
预清洗区: 水基清洗液预清洗使氧化物软化，分解，降低助焊剂的粘度。
清洗区: 水基清洗液清洗芯片上氧化物污染物。
化学隔离区: 把板面清洗液用风刀切下，留在清洗区。
预清洗区: DI水预漂洗板面上残留清洗液和氧化物。
漂洗区: 进一步漂洗板面上残留的清洗液和离子等残留物。
最后喷淋漂洗区: 漂洗板面上离子，提高洁净度。
风切区: 风刀切除板面上的残留水份。
热风烘干区: 热风烘干板面上的水蒸汽。
FJD-8000ASP富嘉达在线清洗机工艺流程：
进料→水汽隔离→化学液清洗→化学隔离→DI纯水预漂洗→DI纯水漂洗→DI纯水喷淋漂洗→风切→热风干燥→出料
|
序号 |
名称 |
富嘉达在线清洗机-基本规格 |
备注 |
|
1 |
产品最大尺寸 |
600mm*400*100mm（W*L*H） |
|
|
2 |
清洗区宽度 |
600mm |
|
|
3 |
清洗传送速度 |
0.5~6m/Min |
|
|
4 |
清洗传送方向 |
上料左到右下料 |
|
|
5 |
料台上料高度 |
850±50mm |
|
|
6 |
清洗温度 |
RT~建议65℃可调节 |
|
|
7 |
漂洗温度 |
RT~建议50℃可调节 |
|
|
8 |
烘干温度 |
RT~100℃可调节 |
|
|
9 |
DI水供应 |
5~10L/Min可调节 |
|
|
10 |
抽风量 |
20-35m³/Min（机器顶部3个150mm抽风口） |
|
|
11 |
总功率 |
35KW |
|
|
12 |
电源供应 |
AC380V，3P，50/60HZ |
|
|
13 |
机器长度 |
6000mm*1650mm*1550mm（L*W*H） |
|
|
14 |
机器重量 |
约2300KG |
|
