金属铝制品、五金配件、金属背板表面除油污颗粒物粉尘清洗及防锈处理工序。
工艺流程：上料→1#超声波清洗→2#喷淋清洗→3#喷淋漂洗→4#多级切水→5#烘干→6#风机冷却→下料
0755-2799-3344

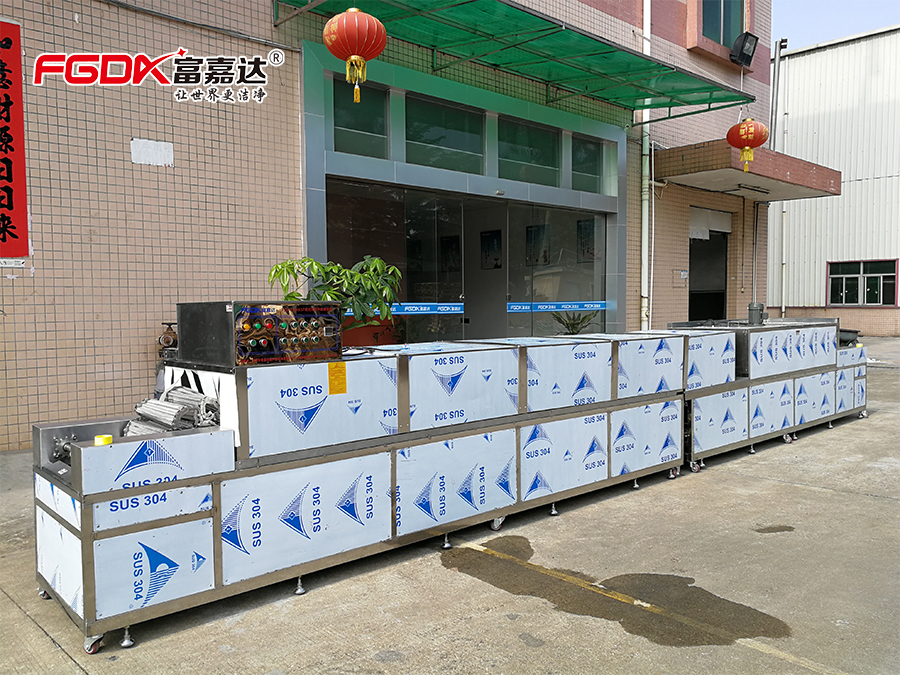

FJD-6084ASP通过式超声波清洗干燥线：金属铝制品、五金配件、金属背板表面除油污颗粒物粉尘清洗及防锈处理工序。
1、工艺流程：上料→1#超声波清洗→2#喷淋清洗→3#喷淋漂洗→4#多级切水→5#烘干→6#风机冷却→下料

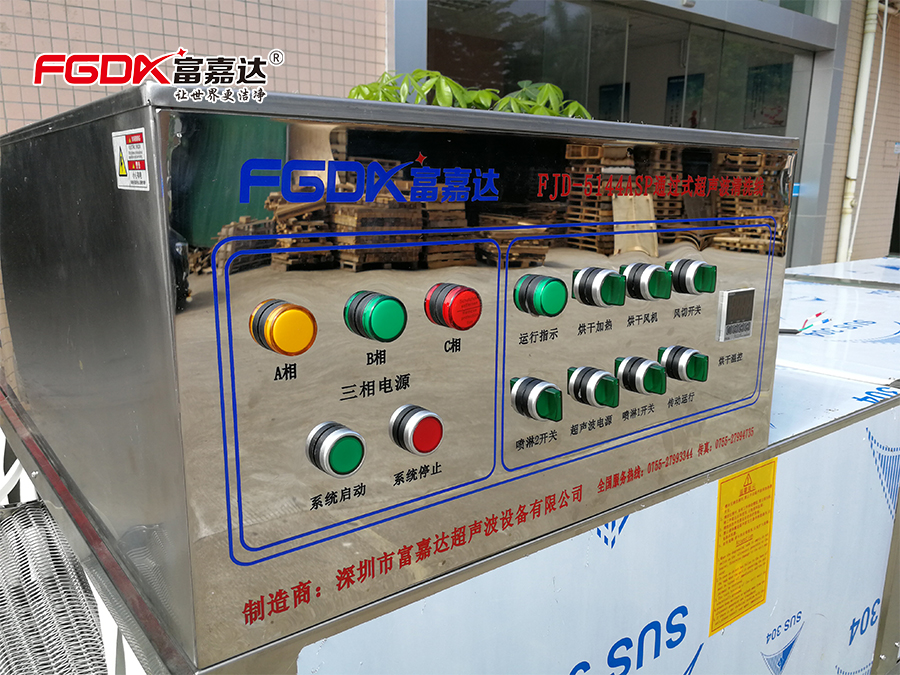

2、结构组成：该通过式超声波清洗机主要由超声波清洗系统、喷淋系统、储液槽、循环滤系统、自动恒温加热系统、传动机构、风刀切水、热风干燥装置、冷风系统、封闭罩，报警系统，电器控制系统，整机清洗部分为全封闭结构，装有可拆卸的检修门，具体结构见附图和以下的说明。设备的配电设施是独立的电控柜。设备上的所有计量仪表都使用公制单位。
3、设备描述：该通过式超声波清洗机是一套全自动清洗线，清洗过程由电控制器控制，由不锈钢材质制作的超声波清洗段、喷淋段、风刀切水段、热风干燥段、冷风段组成的一条连续工作的由清洗到干燥的装置。操作者将工件放置在进料输送带上，传动装置将工件依次送往各清洗工位，对工件进行超声波清洗、喷淋清洗、切水、热风干燥后，将工件送至出料端。操作者在出料端将工件取下转入另一道工序。整套装置中清洗干燥部分为封闭室结构，有可拆卸的活动检修门。
|
序 |
项目 |
参数描述 |
|
1 |
清 洗 对 象 |
1) 金属铝制品(通过高 Max300mm) 2) 清洗方式：通过式网带清洗； |
|
2 |
清 洗 媒 介 |
水基清洗剂＋市水 |
|
3 |
清 洗 要 求 |
1） 去除工件上的灰尘、油污 |
|
2）清洗后工件无灰尘、油污；并作切水后烘干； |
||
|
4 |
生产节拍 |
设计网带有效工作宽度438MM，网速：1M/min (可调0.2-2M/min) |
|
5 |
产能 |
网速度1米/min，在每米内放最大产品（L220*W220*H220mm）4件，即4件/min，240件/小时 |
|
6 |
设备外形尺寸 |
约L8550×W2600×H1450MM |
|
7 |
其他技术要求 |
1） 整机噪音符合国家标准UDC534.836，噪音≤85dB 2） 网带为订制聚酯材料，可耐高温，耐磨； 3） 配皮带式180度转弯器一套 |
|
8 |
设备功率 |
≈70KW |
